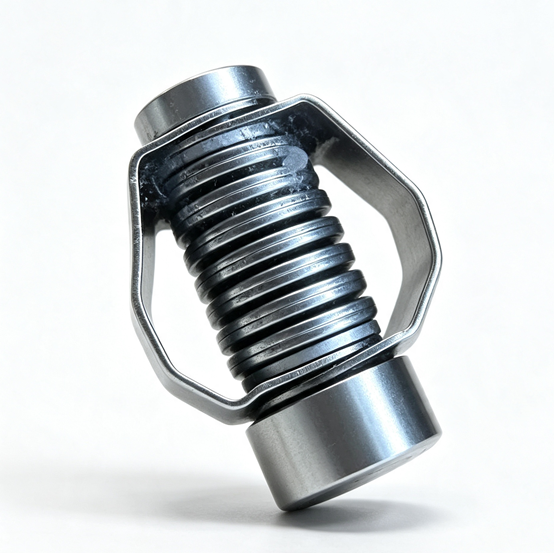

在IGBT（绝缘栅双极型晶体管）功率模块的装配结构中，碟形弹簧是不可或缺的核心弹性压紧配件，广泛应用于变频器、逆变器、新能源电控、高压电力设备等大功率半导体器件内部。行业常将其称为碟形垫圈，多采用高强度合金钢材制造，根据IGBT功率等级不同，采用单片或多片串联、并联堆叠组合方式使用，为模块提供持续、稳定的精密预紧力。

IGBT功率模块在工作过程中会持续产生高温，且设备频繁启停、高低温循环交替，普通平垫圈、弹簧垫圈极易出现压力衰减、松动、塌陷，导致模块贴合不良、散热失效、炸管烧机等故障。而专用碟形弹簧凭借独特的力学结构，专门适配IGBT模块的精密压紧工况，是保障功率半导体长期稳定运行的关键零部件。

一、IGBT碟形弹簧核心作用

1、精密均压，全域贴合

碟形弹簧可输出均匀且可控的面压力，让IGBT芯片、陶瓷底板、铜基板与散热器之间紧密贴合，杜绝局部虚接、压偏、间隙不均等装配问题。保证每一处接触界面压力一致，让整版模块受力均衡，避免局部应力集中造成的器件损伤。

2、稳定散热，降低热阻

IGBT设备最大失效诱因就是散热不良。碟簧通过持续恒定的预紧力消除装配微间隙，大幅降低界面接触热阻，让芯片工作产生的热量可以快速、均匀传导至散热器，有效控制芯片工作温度。同时可自动补偿基材热胀冷缩产生的形变，高温不松、低温不紧，彻底解决温度循环导致的散热恶化问题。

3、辅助电气隔离，提升安全性

在标准化IGBT装配结构中，碟形弹簧搭配绝缘垫片、绝缘套件使用，可有效实现功率半导体器件与散热器、机壳、金属底板的电气隔离，阻断杂散电流，防止爬电、漏电、短路击穿，大幅提升整机的绝缘等级与运行安全系数。

二、IGBT碟形弹簧核心使用特点

1、材质特点：高强度、耐损耗、高绝缘适配性

IGBT专用碟形弹簧均采用高端高强度合金弹簧钢、不锈钢等专用材质精制而成,常用材质牌号有17-7PH,Inconel X-750，Inconel 718等，区别于普通弹簧的普通碳钢材质，具备极高的抗拉强度与屈服强度。材质经过淬火、回火精密热处理工艺，内部组织结构均匀稳定，不易发生塑性变形、应力松弛与金属疲劳。同时材质具备优良的耐氧化、耐腐蚀性能，可抵御工控、新能源设备内部的轻微潮湿、粉尘侵蚀，长期使用不会生锈、脆化。且专用材质不影响整机绝缘结构，搭配绝缘配件使用时，可稳定适配IGBT高压、大电流的严苛工作环境，从根源上避免材质老化引发的压紧失效、电路故障等问题。

碟簧具备小变形、大载荷的力学优势，极小的压缩行程即可提供标准且充足的压紧力，完美适配IGBT精密装配公差，不会因轻微形变导致压力流失。

2、尺寸特点：精密标准化、适配性广、可灵活组合

IGBT碟形弹簧采用微米级精密加工工艺，尺寸公差严格控制在行业标准范围内，厚度、外径、内径、压平高度等核心参数精准统一，完美匹配各类IGBT模块的装配间隙与安装槽位。其具备“小尺寸、大载荷”的核心优势，整体体积小巧、占用装配空间极小，适配模块化、集成化的IGBT电控设备结构，不占用散热及电路布局空间。同时尺寸规格全覆盖，涵盖小功率民用模块、中功率工业模块、高压大功率储能及逆变模块，且支持单片独立使用、多片串联、并联及叠合组合，可根据不同模块的压力、行程需求，通过尺寸搭配精准调节预紧力，适配全品类IGBT功率器件装配需求。

采用耐高温合金材质，可长期承受-40℃～125℃反复温度冲击，抗松弛、抗衰减，数万次冷热循环后依然保持稳定压力，适配新能源、工控设备全天候连续工作工况。

3、温度适配特点：宽温域耐受、抗热衰减、自适应形变

针对IGBT模块高频工作、冷热交替频繁的工况，专用碟形弹簧拥有极致的宽温适应性能，常规工作耐受温度区间可达-40℃～125℃，可完美适配设备低温启动、高温满负荷运行的全场景工况。在低温环境下，材质不会发生脆变，弹性与压力性能保持稳定，避免冬季低温导致的压紧力不足、模块贴合松动问题；在高温工况下，不会出现弹簧软化、应力衰减、弹力塌陷等问题，耐高温抗松弛性能优异。同时可精准补偿IGBT基板、散热器因温度变化产生的热胀冷缩形变，动态平衡装配间隙，始终保持恒定压紧力，彻底解决设备长期高低温循环工作带来的散热变差、装配失效等核心痛点。

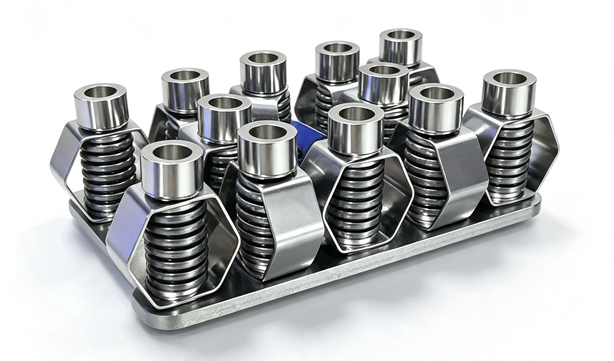

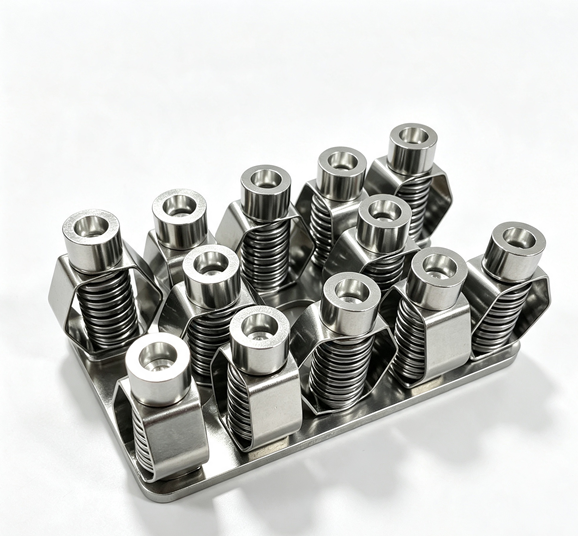

可通过多片串联、并联组合，精准调节压力与行程，适配小功率IGBT模块、中高压大功率模块、储能变流器模块等全系列产品，通用性极强。

三、使用IGBT专用碟簧的核心功效

1、彻底解决IGBT模块因贴合不良导致的过热、报错、频繁保护停机问题；

2、大幅降低功率模块热阻，提升散热效率，延长IGBT芯片使用寿命30%以上；

3、杜绝冷热循环、设备振动带来的压紧失效问题，提升整机稳定性与良品率；

4、标准化精密尺寸，适配英飞凌、西门康、斯达、比亚迪、汇川等主流IGBT模块装配标准；

5、降低设备售后故障率，大幅提升工控、新能源电力设备的可靠性与市场口碑

碟形弹簧看似是小型配件，却是IGBT功率模块散热系统与装配结构中的核心精密元件。

凭借稳定的预紧补偿能力、优异的抗疲劳耐高温性能，有效保障功率半导体器件的散热效率、装配精度与电气安全性，是高端工控、新能源逆变、储能、高压电力设备不可或缺的关键零部件。
