外径

D

  mm

内径

d

中性径

D0

厚度

t

有支承面碟簧减薄厚度

t´

单片碟簧的自由高度

H0

组合碟簧的自由高度

Hz

无支承面碟簧压平时变形量的计算值 h0 = H0 - t

h0

有支承面碟簧压平时变形量的计算值h0´ = H0 - t´

h0´

支承面宽度

b

单片碟簧压平时的计算高度

Hc

组合碟簧压平时的计算高度

Hzc

单片碟簧的负荷

F

   N

压平时的碟簧的负荷的计算值

Fc

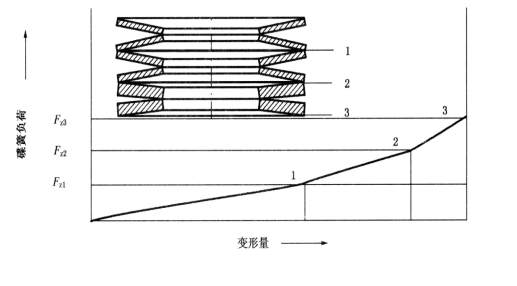

与变形量fz对应的组合碟簧负荷

Fz

考虑摩擦时叠合组合碟簧负荷

FR

对应于碟簧变形量f1 ，f2 ，f3 ，…… 的负荷

F1，F2 ，F3 ，……

单片碟簧在f = 0.75 h0 时的负荷

Ff  = 0.75 h0

与碟簧负荷F1，F2 ，F3 ，……对应的碟簧高度

F1，F2 ，F3 ，……

  mm

单片碟簧的变形量

f

对应于碟簧负荷F1，F2 ，F3 ，……的变形量

f1 ，f2 ，f3 ，……

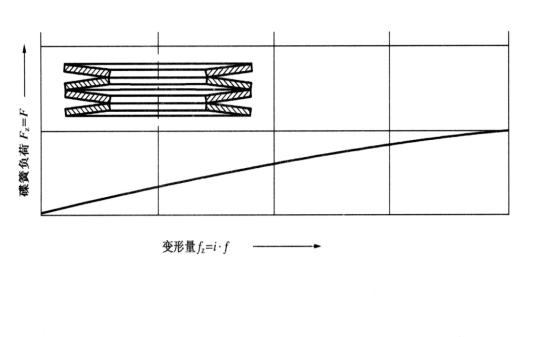

不考虑摩擦力时叠合组合碟簧或对合组合碟簧的变形量

fz

负荷降低值（松弛）

ΔF

N

高度减少值（蠕变）

ΔH

mm

对合组合碟簧中对合碟簧片数或叠合组合碟簧中叠合碟簧组数

i

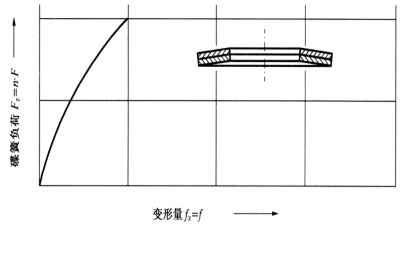

叠合组合碟簧中碟簧片数

n

碟簧刚度

F´

N/mm

碟簧变形能

U

N·mm

组合碟簧变形能

UZ

直径比C = D/d

C

碟簧疲劳破坏时负荷循环次数

N

摩擦系数

fM，fR

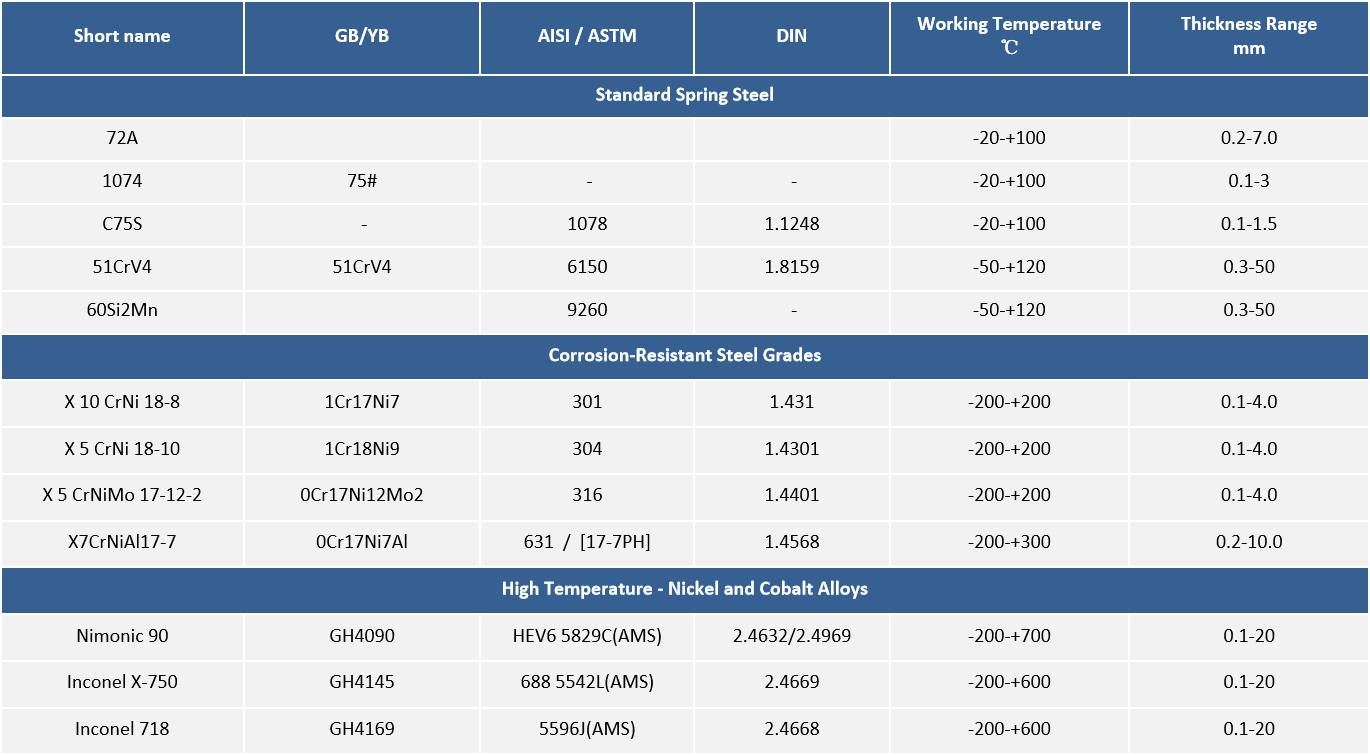

弹性模量

E

N/mm²

泊松比

µ

计算系数

K1，K2 ，K3 ，K4

 N/mm²

计算应力

σ

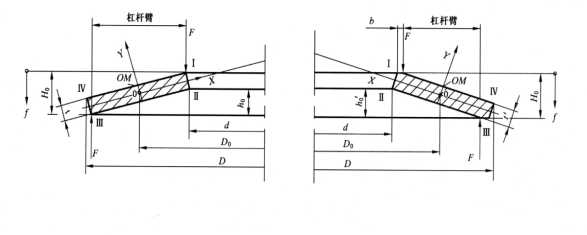

位置OM、Ⅰ、Ⅱ、Ⅲ、Ⅳ处（见图1）的计算应力

σOM，σⅠ，σⅡ，σⅢ，σⅣ

kg

变负荷作用时计算上限应力

σmax

变负荷作用时计算下限应力

σmin

变负荷作用时对应于工作行程的计算应力幅

σa

疲劳强度上限应力

σr max

疲劳强度下限应力

σr min

疲劳强度应力幅

σra

质量

m

注：中性径指碟簧截面翻转点（中性点）所在圆直径。 D0 =（D – d）/ ㏑（D/d）

kg
