碟形弹簧疲劳断裂？别急着怪材料，先看这 6 个失效源头

本文由锐尔立弹性整理分享，专注碟形弹簧设计制造与失效分析解决方案

在碟形弹簧的研发与验证过程中，疲劳试验是判断产品可靠性的关键环节。很多时候，试验进行到一半会发生断裂，并不一定意味着材料本身不合格，而是设计、制造、热处理、表面状态或试验工况中的某一个环节出现了 “疲劳裂纹突破口”。

从工程经验来看，30万次断裂通常属于中低周疲劳失效。它往往不是一次性过载，而是交变载荷反复作用下，局部应力集中区域先产生微裂纹，随后裂纹逐步扩展，最终导致断裂。因此，分析碟簧早期疲劳断裂，重点不是简单判断 “强度够不够”，而是回答：裂纹从哪里萌生、为什么扩展得这么快。

一、材料缺陷：疲劳裂纹的内在源头

原材料质量是疲劳寿命的基础。如果弹簧钢内部存在非金属夹杂物、偏析、带状组织或淬透性不足，即使外观没有问题，也可能在交变载荷下提前失效。

常见问题包括：

非金属夹杂物集中：氧化物、硫化物等夹杂物会破坏材料连续性，成为裂纹萌生点。

材料淬透性不足：厚截面碟簧如果芯部没有充分淬硬，心部韧性下降，疲劳寿命会明显降低。

批次稳定性差：不同炉批、不同钢厂的材料纯净度和淬透性存在差异，若入厂检验不到位，很容易导致试验结果波动。

这一阶段的关键不是只看牌号，而是看材料纯净度、金相组织和热处理响应。

二、热处理：碟簧疲劳寿命的核心变量

热处理是影响碟簧疲劳寿命核心关键的因素之一。同样的材料，不同的淬火、回火工艺，疲劳寿命可能相差数倍甚至一个数量级。

重点关注以下几点：

1. 硬度控制不当

碟簧硬度并非越高越好。硬度过高，材料脆性增加，容易发生早期疲劳断裂；硬度过低，则屈服强度不足，容易出现塑性变形，导致应力分布恶化。

一般情况下，弹簧钢碟簧较常见的控制区间为：

HRC 42–52

具体数值仍需结合材料牌号、厚度、成型方式和使用工况确定。

2. 表面脱碳

表面脱碳是碟簧疲劳断裂的高频诱因。脱碳层会使表层材料强度下降，疲劳裂纹容易从表面萌生。即使基体硬度合格，薄薄一层脱碳也可能让寿命从百万次级别降到几万至十几万次级别。

3. 回火不充分

淬火后残余应力如果没有得到充分释放，会与工作应力叠加，形成复杂的应力状态，加速裂纹扩展。

4. 热处理变形

热处理后如果碟簧出现翘曲、平面度超差或锥角不稳定，会导致受力不均，局部应力显著升高。

三、加工制造缺陷：裂纹最容易从表面开始

疲劳失效有一个重要规律：

大多数疲劳裂纹起源于表面。碟簧在冲压、剪切、磨削、搬运和装配过程中，都可能留下表面损伤。这些损伤虽然肉眼可能不明显，但在交变载荷下会成为应力集中点。

常见制造缺陷包括：

1. 内孔、外圆边缘的冲压毛刺；

2. 剪切断面撕裂带；

3. 表面划伤、压痕、磕碰；

4. 磨削刀痕；

5. 尖角、锐边和局部凸起；

6. 喷丸强度不足或过喷。

其中，内外圆边缘毛刺和表面压痕是很多早期疲劳断裂的起点。

四、喷丸强化：不是做了就有效，关键看是否合适

喷丸是提升碟簧疲劳寿命的重要手段，但其效果取决于喷丸强度、覆盖率、丸粒材质和零件表面状态。

如果喷丸不足，表面压应力层不够明显，疲劳寿命提升有限；如果喷丸过度，又可能造成表面微裂纹或边缘塑性变形，反而加速失效。

因此，喷丸不能只作为一道 “标配工序”，而应根据碟簧厚度、材料、硬度和应力水平进行针对性验证。

五、设计与应力：看似合格，实则局部超标

碟簧疲劳试验早期断裂，也可能源于设计阶段的应力判断不够充分。

例如：

1. 工作应力过高

如果试验载荷设置过大，或使用工况接近压平状态，碟簧局部应力会明显升高。尤其在高频交变载荷下，应力幅过大将直接缩短疲劳寿命。

2. 组合方式不合理

多片叠合或对合组合时，如果片间摩擦、支撑条件或受力状态控制不当，可能出现单片受力过大的情况。

3. 锥高与厚度比例不当

碟簧的 h0/t 比值会影响应力分布。若比例设计不合理，局部应力系数可能恶化，导致疲劳寿命下降。

六、试验工况：很多断裂不是产品问题，而是试验条件问题

疲劳试验结果是否可靠，首先取决于试验系统是否真实反映了产品实际受力状态。

以下问题尤其值得排查：

1) 试验机压头与碟簧支撑面是否平行；

2) 载荷是否对中，是否存在偏载；

3) 试验频率是否过高，是否导致碟簧发热；

4) 压头或工装是否存在尖角压伤；

5) 最大、最小载荷设置是否合理；

6) 是否存在连续压平循环；

7) 试验件是否存在装配损伤。

很多30万次断裂，并不是材料或热处理单项不合格，而是偏载、表面缺陷、残余应力和高应力幅共同作用的结果。

七、遇到30万次断裂，建议按这个顺序排查

在锐尔立弹性大量碟簧失效案例中，30万次断裂多属于多因素叠加失效，建议按照下面优先级开展排查：

第一步：确认断口起源

用放大镜或扫描电镜观察断口，判断裂纹起源位置：

起源于内外圆边缘：重点排查冲压毛刺、剪切撕裂、锐边；

起源于表面：重点排查脱碳、划伤、压痕、喷丸异常；

起源于亚表面或内部：重点排查夹杂物、材料组织、淬透性。

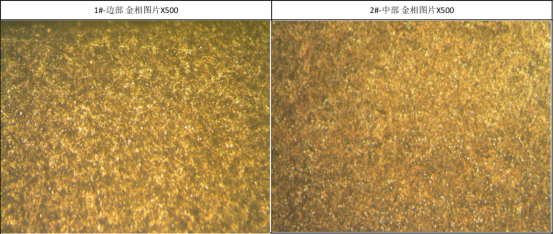

第二步：检测硬度与金相

检查不同位置硬度，确认是否存在硬度过高、过低或硬度梯度过大。同时检查脱碳层、回火组织、夹杂物和塑性变形情况。

第三步：复核试验条件

确认载荷、行程、频率、对中情况、工装接触状态和装配方式。

第四步：评估制造过程

重点检查冲压、热处理、磨削、喷丸、清洗和包装过程中是否存在表面损伤风险。

第五步：重新校核设计应力

结合碟簧尺寸、材料、组合方式和试验载荷，重新评估最大应力、应力幅和安全余量。

总之，材料夹杂物、表面脱碳、冲压毛刺、表面压痕、硬度异常、喷丸不足、试验偏载、设计应力过高、工装接触不良等因素都可能影响疲劳寿命，因此，解决早期疲劳断裂，不能只靠换材料，而要建立一套完整的失效分析逻辑：从断口找源头，从金相看组织，从工艺找变量，从试验找边界，从设计校核应力。
