碟簧在石油天然气行业：高温、高压与恶劣环境下的预紧解决方案

在石油天然气开采、输送、炼化及储运过程中，设备长期处于高温、高压、强振动、腐蚀性介质以及频繁压力变化等复杂工况。阀门、法兰、井口设

备、压力控制设备和管道连接系统，都需要长期保持稳定可靠的预紧力。

碟簧（Belleville Disc Spring）凭借结构紧凑、单位空间载荷高、弹性补偿能力强、组合灵活等特点，成为石油天然气装备中重要的预紧与载荷补偿元件。

江苏锐尔立深耕精密碟形弹簧研发制造，针对油气行业严苛工况，提供从材料选型、组合方案设计到成品交付的一体化定制解决方案，为油气装备密封与预紧可靠性保驾护航。

一、高温环境下保持稳定预紧力

石油天然气设备在运行过程中经常经历温度变化。高温会造成螺栓、法兰、阀体以及密封材料产生不同程度的热膨胀和收缩，从而导致连接系统预紧力发生变化。

传统刚性螺栓连接在温度变化后，可能出现预紧力下降。

碟簧安装在螺栓或螺柱预紧系统中，可以利用自身的弹性变形吸收一定的位移变化，使连接系统保持相对稳定的夹紧力。

因此，碟簧能够在一定程度上起到：

热膨胀补偿 → 预紧力保持 → 密封压力稳定 → 降低泄漏风险

的作用。

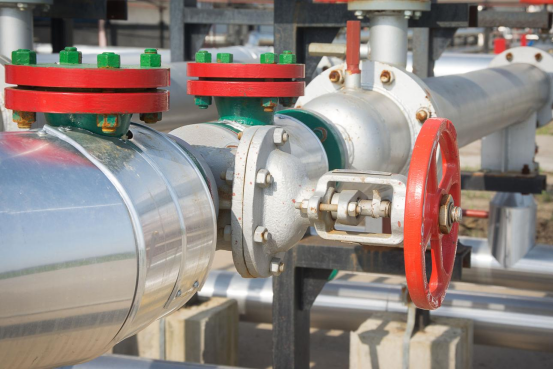

二、高压设备中的法兰密封

在油气管道、压力容器、井口设备和炼化设备中，法兰连接需要长期保持足够的密封载荷。

当设备承受高压力时，密封系统对预紧力的稳定性要求更高。

碟簧可以与螺栓、螺柱等组成弹性预紧系统，在有限安装空间内提供较大的轴向载荷，同时允许系统产生一定的弹性位移。

这类结构特别适用于：

· 高压管道法兰

· 压力容器

· 阀门连接

· 井口设备

· 石油化工设备

· 高温管道系统

三、阀门填料的恒载荷设计

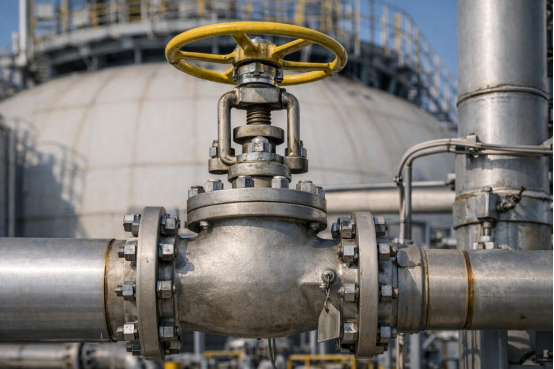

阀门是石油天然气行业中碟簧应用非常典型的场景。

阀门长期启闭过程中，阀杆填料可能发生压缩、磨损和松弛。如果填料预紧力逐渐降低，就可能增加介质泄漏风险。

通过在阀杆填料压盖系统中使用碟簧，可以形成所谓的恒载荷（Live Loading）结构。

当填料发生一定程度的压缩或磨损时，碟簧能够通过自身的弹性变形持续施加轴向载荷，从而帮助维持填料密封压力。

四、井口及油气设备中的高载荷应用

石油天然气开采设备通常要求零部件在有限空间内承受很大的轴向载荷。

碟簧可以通过不同的叠合方式形成碟簧组：

**同向叠合：**提高整体载荷；

**反向组合：**增加工作行程；

**串并联组合：**根据设备要求同时调整载荷和行程。

因此，可以根据井口设备、压力控制设备或其他油气装备的实际空间和载荷要求，对碟簧组进行定制设计。

五、恶劣腐蚀环境下的材料选择

石油天然气行业除了高温、高压，还可能存在：

· H₂S（硫化氢）

· CO₂

· 盐雾

· 原油及各种化学介质

· 高湿度环境

因此，普通弹簧材料并不一定适合所有油气工况。

实际设计时，需要根据温度、压力、腐蚀介质、疲劳循环次数和寿命要求选择合适材料和表面处理方案。

对于特殊高温或腐蚀环境，还可能采用不锈钢、镍基合金等特殊材料。

依托完备的材料供应链，锐尔立可提供 1.4310、316 不锈钢、Inconel 镍基合金等多类材质，配套钝化、达克罗等适配油气工况的表面处理，抵抗硫化氢、二氧化碳、盐雾等腐蚀介质侵蚀。

六、碟簧为什么适合油气装备？

从工程应用角度来看，碟簧主要具有以下优势：

七、典型应用场景

碟簧在石油天然气行业可以重点应用于：

① 井口设备
用于高压连接、预紧和载荷补偿。

② 油气阀门
用于阀杆填料恒载荷、密封预紧以及执行机构。

③ 管道法兰
补偿热膨胀及连接件变形，帮助保持密封载荷。

④ 压力容器
用于螺栓连接及密封系统的弹性预紧。

⑤ 石油炼化设备
应用于高温、高压管道、阀门及设备连接。

⑥ 钻井设备
用于需要高载荷、紧凑结构和高可靠性的机械机构。

在石油天然气行业，设备的安全运行离不开可靠的预紧、密封和载荷控制。

碟簧利用其高载荷、紧凑结构和良好的弹性补偿能力，可以有效应用于高温、高压及复杂环境下的工业装备。

尤其是在油气阀门、井口设备、管道法兰、压力容器和炼化设备中，合理设计的碟簧系统能够帮助设备保持稳定的预紧力，提高密封可靠性，并降低长期运行过程中的维护风险。

江苏锐尔立专注油气领域碟簧定制开发，以严谨的工程设计、稳定的制造工艺，为石油天然气装备提供值得信赖的弹性解决方案。碟簧虽小，却是保障石油天然气装备长期可靠运行的重要弹性元件。
