锐尔立弹性技术有限公司提示：碟形弹簧疲劳寿命的测算属于迭代分析过程，无法先设定目标疲劳寿命，反向推导碟簧组合方案，必须按照规范步骤正向完成选型与寿命校核。完整评估流程如下：

1- 确定最小载荷工况需求

明确碟簧处于最小压缩状态下需要输出的载荷，锁定设备最低负载工况参数。

2- 确定最大载荷工况需求

界定碟簧满载工作条件，可以依据行程范围，或是工作中施加在碟簧上的附加载荷进行定义。

3- 初选适配静态工况的碟簧组合方案

结合工况参数初步挑选碟簧规格，选型需综合以下核心准则：

A・选定碟簧规格与系列，确保碟簧在任何工作状态下，始终保留额定最大载荷 15%～20% 的最小预紧量。若无法维持该预紧力，碟簧内圈上端极易承受交变压应力，引发早期失效；

B・匹配碟簧数量满足设备所需总行程，单片碟簧实际压缩量严禁超过标准允许极限压缩量；

C・合理规划碟簧叠放方向与片数，保证满载工况下，单片碟簧承受载荷不超过额定上限；

D・锐尔立弹性技术有限公司工程经验：同等工况下，优先选用规格更大、承载适中的 B 系列、C 系列碟簧，相比小规格高载荷 A 型碟簧，具备更优异的疲劳表现。

4- 核算两种极限工况下碟簧压缩量

针对选定碟簧规格，计算最小压缩、最大压缩两个极限位置变形量。若仅知晓载荷参数，需通过公式换算对应压缩行程。变形数值既可查阅样本曲线插值获取，也可依据 DIN EN 16984 标准公式精确计算；碟簧应力、输出弹力均由压缩变形量决定。

5- 锁定碟簧应力危险校核点 碟簧受力危险区域集中在两处边缘位置：内圈下端（II 点）、外圈下端（III 点）。工程实操中建议两处点位全部校核，应力水平更高的点位，将直接决定整套碟簧组件疲劳使用寿命。

6- 分别计算两级压缩状态下 II 点、III 点应力 应力数值能够通过产品样本表格插值估算；锐尔立弹性技术有限公司推荐采用 DIN EN 16984 成熟标准公式开展精确计算，数据可靠性更高。

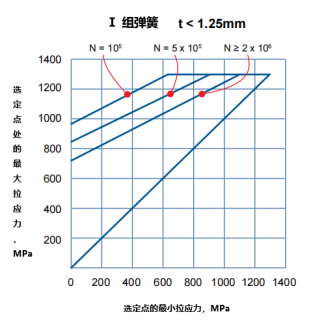

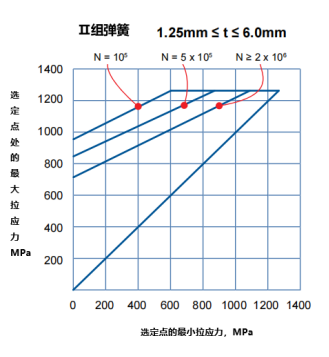

7- 结合疲劳曲线图判定使用寿命 参照标准疲劳曲线图表，以最小应力为横坐标、最大应力为纵坐标，找到两组应力数值对应的交汇区域，评估预期疲劳循环寿命。

8- 优化设计核心准则 设计基本原则：保证碟簧在最小负载工况维持 15%～20% 预紧量，同时尽可能降低单片碟簧承受的变形行程。

疲劳曲线适用条件与重要注意事项

文中配套疲劳曲线，为实验室环境下测得的碟簧典型使用寿命参考数据。想要正确使用曲线开展寿命评估，必须算出碟簧最小变形、最大变形位置对应的应力值。 疲劳失效主要由拉应力主导，最低要求完成 II 点、III 点应力校核；锐尔立弹性技术有限公司建议两点同时验算，按照最恶劣工况作为设计依据。

疲劳基础数据依托实验室疲劳试验机正弦循环载荷测试，达成 99% 存活率对应的疲劳寿命。数据适用范围：单片碟簧，或者串联片数≤10 片的碟簧组，并且维持 15%～20% 预紧量；测试条件为室温、试验频率不会产生明显温升，同时搭配硬化抛光支撑面与导向结构。

锐尔立弹性技术有限公司提醒客户关注影响疲劳寿命的关键因素：

1- 并联叠组会大幅削弱疲劳寿命：并联碟簧之间相互干涉，单片变形不均，产生局部应力集中，加速损坏；

2- 高频工况务必做好润滑：摩擦产生持续高温，显著缩短循环寿命；

3- 疲劳工况强化结构设计：碟簧组导向结构、接触面造型、淬火支撑垫圈的选用至关重要；碟簧装配需要保证同轴，避免局部点接触产生应力集中，诱发提前断裂。

注意：适用材料限制：该疲劳参考数据仅适用于未经过喷丸处理的 DIN 标准碟簧原材料。喷丸强化工艺能够提升部分碟簧的疲劳性能，但具体提升幅度必须通过专项疲劳试验验证，不可直接套用基础曲线
