锐尔立弹性技术 —— 碟形弹簧堆叠配置选型指南

锐尔立弹性技术专业解析如何确定碟形弹簧最优堆叠结构

一、碟形弹簧基础概述（锐尔立弹性技术）

碟形弹簧为锥形精密承压元件，仅承受轴向载荷，既可长期 / 间歇承受静载荷，也可长期循环承受动态交变载荷。 区别于其他弹簧的核心优势（锐尔立弹性技术）：在固定载荷下碟簧变形量具备精准可预测性，能够精确核算最小疲劳循环寿命。依托稳定的力学可预测性、高可靠性与优异抗疲劳性能，碟簧在各类关键设备中作为首选弹性元件，典型应用场景：安全阀、电梯及重型设备离合制动机构、工业管道支撑系统。

碟簧可单片独立使用，也可组合堆叠装配，以此匹配设备所需的载荷 - 变形特性。本文由锐尔立弹性技术整理解读，全面介绍碟簧三种堆叠方式，以及针对不同工况确定最优堆叠方案的设计方法。

为发挥碟簧最佳力学性能，锐尔立弹性技术推荐：工作变形量控制在碟簧满变形量的 15%~75% 区间，该区间内实测载荷曲线与理论计算曲线重合度最高。 若单片碟簧无法满足设备所需载荷、变形参数，可采用并联、串联、串并联组合三种堆叠结构（详见堆叠方式说明、【图 1】）。

二、碟簧堆叠三种基础形式（锐尔立弹性技术）

1. 并联堆叠

变形量：与单片碟簧变形量一致 承载载荷：单片额定载荷 × 并联碟簧片数

2. 串联堆叠

变形量：单片变形量 × 串联碟簧片数 承载载荷：与单片碟簧额定载荷一致

3. 串并联组合堆叠

变形量：单片变形量 × 串联分组数量 承载载荷：单片额定载荷 × 单组内并联碟簧片数

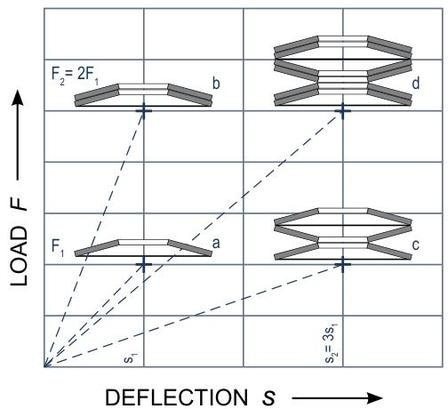

         图1  三种堆叠方式载荷变形曲线

并联堆叠摩擦损耗设计要点（锐尔立弹性技术）

并联碟簧接触面之间的摩擦力必须纳入设计计算，影响摩擦系数的关键因素：并联碟簧片数、碟簧压缩变形量、润滑介质、碟簧与导向件表面光洁度。 锐尔立弹性技术设计规范：每组滑动摩擦面预留 2%~3% 摩擦损耗余量。 摩擦力会导致并联碟簧实际载荷 - 变形曲线偏离理论计算曲线：设备加载时实际承载力高于理论值，卸载时承载力低于理论值，该迟滞效应会形成阻尼效果；碟簧厚度越大、并联片数越多，阻尼效果越显著（【图 2】）。

降低摩擦、延长碟簧寿命方案（锐尔立弹性技术）

1. 并联碟簧接触面加注固体润滑剂，优先选用二硫化钼润滑；

2. 单组并联碟簧片数上限为 4 片，不建议超片设计；

3. 竖直布置的碟簧堆叠组摩擦阻力远小于水平布置结构；

4. 动态循环工况存在跑合阶段：碟簧相互摩擦打磨后，接触面粗糙度降低，运行摩擦阻力会逐步减小。

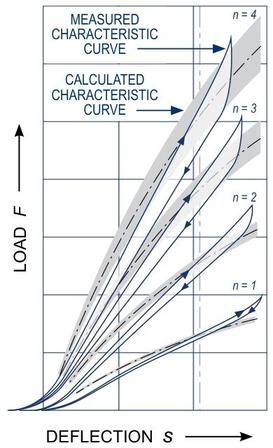

     图2  理论曲线与实测迟滞曲线对比

图2 理论曲线与实测迟滞曲线对比

通过调整碟簧堆叠结构，可实现多样化载荷 - 变形特性曲线，锐尔立弹性技术可根据设备需求定制线性、渐升、渐降三类载荷曲线（【图 3】）。

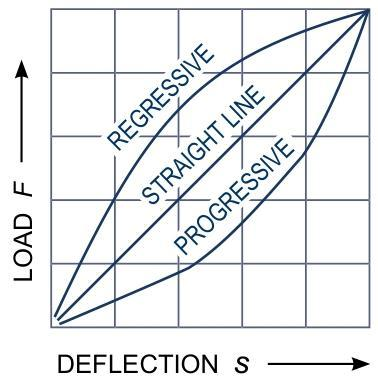

        图3  三种载荷特性曲线

种载荷特性曲线

三、碟簧堆叠结构搭建规范（锐尔立弹性技术）

1、优先选用偶数片碟簧堆叠 最优方案为偶数片碟簧组合，碟簧外锥边缘朝向堆叠两端，整体结构稳定性最强。受设备安装空间限制无法采用偶数片时（奇数片堆叠）：碟簧外锥边缘统一朝向受力移动端。

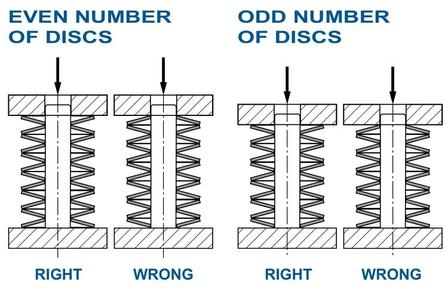

      图4  奇偶片碟簧正确/错误装配方式

图4 奇偶片碟簧正确/错误装配方式

2、堆叠高度优化设计（锐尔立弹性技术） 堆叠总高度越短，传动效率越高，该要求在动态循环工况下尤为关键。受碟簧间摩擦、碟簧与导向芯轴 / 套筒摩擦影响，堆叠移动端碟簧变形量会大于固定端碟簧。 选型建议：优先选用外径最大规格碟簧，减少堆叠片数、降低整体堆叠高度； 锐尔立弹性技术强制限制标准：堆叠总高度 ≤ 碟簧外径 3 倍；串联碟簧总片数不超过 10 片； 若工况需要超高堆叠结构，可加装平垫圈分段分隔，提升整体抗失稳性能。

四、碟簧堆叠导向结构设计标准（锐尔立弹性技术）

碟簧堆叠必须配套导向结构，防止偏载、倾斜失稳：

1. 优先采用内导向方案：导杆 / 芯轴穿过碟簧内孔定位；

2. 无内导向安装空间时，选用外导向配套套筒；

3. 导向件热处理技术要求：表面渗碳淬火硬度 58HRC，硬化层深度≥0.6mm，表面粗糙度≤4μm。

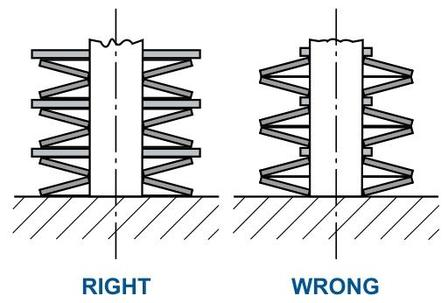

图5  导向结构正确与错误装配对比

图5 导向结构正确与错误装配对比
