在工业设备设计中，碟形弹簧（Disc Spring，也称Belleville Spring）凭借高载荷、小安装空间、可组合使用、寿命长等特点，被广泛应用于阀门、风电、电梯、工程机械、液压设备、冶金及石油化工等领域。

然而，在采购过程中，很多客户都会遇到类似的问题："DIN 2093是什么标准？""A级、B级、C级碟簧有什么区别？""不同等级是否意味着产品质量不同？"

作为专注碟簧研发与制造的企业，江苏锐尔立弹性技术有限公司（Raleigh Spring）结合DIN 2093标准及行业经验，为大家详细解读这一国际通用标准。

江苏锐尔立解析：什么是DIN 2093标准？

DIN 2093是德国标准化协会（DIN）制定的碟形弹簧制造标准，也是目前全球应用最广泛、认可度最高的碟簧标准之一。

DIN 2093不仅规定了碟簧的标准尺寸，还对产品的制造工艺、材料性能、热处理、尺寸公差、载荷性能以及疲劳寿命提出了明确要求，其目的在于确保不同厂家生产的标准碟簧具有良好的互换性和可靠性。

对于长期承受静载荷或循环载荷的工业设备而言，符合DIN 2093标准意味着产品能够在规定工况下保持稳定的弹性性能和较长的使用寿命，因此成为全球众多设备制造商采购碟簧的重要依据。

DIN 2093如何分类？江苏锐尔立为您详细解读

很多客户误认为DIN 2093中的A级、B级、C级是官方等级划分，其实并非如此。

DIN 2093标准官方采用的是Group（组别）分类方式，而不是A级、B级、C级。

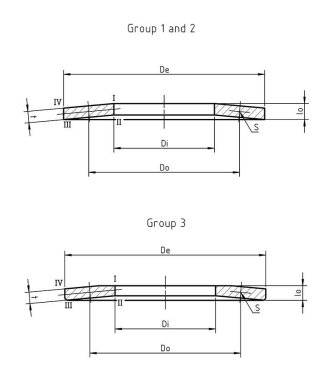

标准按照材料厚度（t）划分为三个组别：

这种分类方式主要是因为不同厚度的碟簧，其制造工艺、热处理方式及尺寸控制要求存在明显差异。

Group 1碟簧有哪些特点？江苏锐尔立带您深入了解

Group 1属于薄型碟簧。

由于材料厚度较薄，一般采用高速冲压工艺生产，制造效率高，成本相对较低。

这一类产品通常用于：

· 精密仪器

· 电器设备

· 汽车零部件

· 小型机械

虽然载荷能力相对有限，但具有重量轻、尺寸小、批量生产成本低等优势，非常适合轻载工况。

为什么Group 2应用最广？江苏锐尔立解析标准碟簧的优势

Group 2可以说是DIN 2093中最重要的一类产品，也是工业领域使用最广泛的碟簧。

其厚度范围为1.25～6mm，在制造过程中通常需要经过冲压、热处理、回火、喷丸以及载荷检测等多个工序。

相比Group 1，其具有以下优势：

· 更高的承载能力；

· 更稳定的弹性性能；

· 更长的疲劳寿命；

· 更高的尺寸一致性。

目前，阀门、液压设备、电梯安全系统、工程机械、风电设备等行业大量采用的标准碟簧，大多属于Group 2。

Group 3为什么适用于重载设备？江苏锐尔立为您揭秘

当碟簧厚度超过6mm时，即属于Group 3。

由于材料较厚，普通冲压工艺已无法满足加工要求，因此通常采用车削、磨削等机械加工方式制造，并配合严格的热处理工艺，以保证产品具有足够的承载能力和尺寸精度。

Group 3主要应用于：

· 冶金设备

· 矿山机械

· 重型压力设备

· 大型液压系统

· 石油化工设备

这类碟簧虽然制造成本较高，但能够承受极大的载荷，是重载设备不可缺少的重要弹性元件。

A级、B级、C级到底是什么？江苏锐尔立帮您辨别真正的DIN 2093标准

不少客户在采购时会看到"A级碟簧""B级碟簧""C级碟簧"等说法，因此误认为这是DIN 2093标准中的官方等级。

事实上，DIN 2093标准并没有A级、B级、C级这一官方分类。

这些等级通常是部分企业根据自身产品质量控制体系制定的内部分类标准，不同厂家之间没有统一定义。

例如，有些企业将A级定义为高精度产品，有些企业则将A级理解为经过100%检测的产品，而另一些企业可能依据尺寸公差或载荷精度进行划分。

因此，在采购过程中，仅凭"A级"或"B级"无法准确判断产品质量。

相比等级名称，更值得关注的是产品是否真正符合DIN 2093标准，以及是否具备完整的质量控制和检测报告。

选择DIN 2093碟簧时应重点关注哪些指标？江苏锐尔立给您专业建议

对于长期工作的工业设备来说，仅满足尺寸要求远远不够。

建议重点关注以下几个方面：

第一，材料性能。 常用材料包括50CrV4、51CrV4、不锈钢以及高温合金等，应根据工作环境合理选择。

第二，热处理工艺。 热处理直接影响碟簧的硬度、弹性和疲劳寿命。

第三，尺寸公差。 精确的尺寸控制能够保证多片碟簧组合后的载荷一致性。

第四，载荷检测。 每批产品应进行载荷测试，确保实际性能符合设计要求。

第五，疲劳寿命验证。 对于频繁循环工作的设备，应重点关注产品是否经过疲劳寿命验证。

只有综合控制以上关键因素，才能确保碟簧在复杂工况下长期稳定运行。
