一、碟形弹簧基础定义与核心优势

碟形弹簧（Disc Spring）是锥形垫圈式弹性元件，依靠轴向受压实现缓冲、预紧、扭矩保持功能，设计计算完全遵循DIN EN 16983（旧 DIN 2093） 国际通用标准，载荷变形曲线可精准预判，疲劳使用寿命可量化计算，是工程机械、湿式制动器、电力连接组件核心弹性配件。 锐尔立弹性技术有限公司深耕碟形弹簧研发生产多年，严格对标 DIN 欧标全套技术规范，可提供单片、串联、并联、串并联组合式碟簧总成，适配静态持续载荷、间歇交变载荷、高频动态循环负载全场景工况。

对比圆柱弹簧、波形弹簧等传统弹性件，碟形弹簧具备不可替代的核心优势：

载荷区间覆盖广：通过调整外径、厚度、锥高配比，实现从数百牛到上万牛的承载力适配；

小行程高承载：极小压缩变形下即可承受超大压力，节省设备内部安装空间；

超高空间利用率：承载力与外形尺寸比值远高于其他弹簧，紧凑型设备首选；

稳定长效性能：在额定设计载荷区间内力学输出一致性极强；

优异疲劳寿命：合规选材与热处理工艺下，百万次循环无衰减；

天然阻尼缓冲：多片并联堆叠时自带减震阻尼效果，适配制动、减震设备；

堆叠方案灵活：可根据需求自由组合单片、串联、并联结构，匹配设备预紧、缓冲、泄压需求。

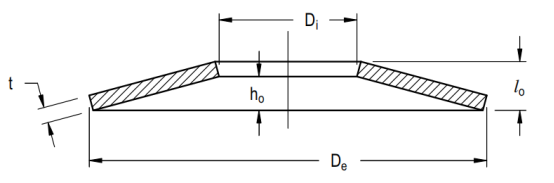

碟簧专业尺寸符号说明

配套力学参数单位：载荷 F (N)、变形量 s (mm)、应力 σ(MPa)、弹性模量 E (MPa)

二、DIN EN 16983 标准碟簧产品线与材质划分

现行 DIN EN 16983 将标准碟簧划分为 1 组、2 组两大品类，江苏锐尔立可完整量产 Group1、Group2 全规格 A/B/C 三大系列标准碟簧，同时可定制非标外径 4~600mm 特种碟形弹簧。

1、两大组别划分标准

表格

2、A/B/C 三大系列区分（锥高厚度比决定力学曲线）

A 系列：D_e/t≈18，h_o/t≈0.4，载荷变形接近直线，适合线性预紧工况；

B 系列：D_e/t≈28，h_o/t≈0.75，通用标准碟簧，湿式制动器、螺栓紧固最常用；

C 系列：D_e/t≈40，h_o/t≈1.3，长行程平缓载荷，用于磨损补偿、缓冲减震。

3、不锈钢耐腐蚀碟簧配套方案

针对腐蚀工况需求，江苏锐尔立同步供应 D 型 301 全硬不锈钢碟簧（X10CrNi18-8 / UNS 30100），表面为无油光面 K 处理，适配液压油、潮湿、轻度腐蚀环境，满足 ROHS、REACH 欧盟环保要求，可出具 IMDS 材料申报、PPAP 全套文件。

4、定制特种碟簧服务

除标准化产品外，江苏锐尔立支持客户开发非标专用碟簧，可根据设备载荷、工作温度、循环寿命、防腐等级定制尺寸、材质、表面工艺与包装，覆盖矿山湿式制动器、变压器、工程机械、电力紧固、模具夹紧全下游行业。

三、碟簧载荷变形曲线与选型关键要点

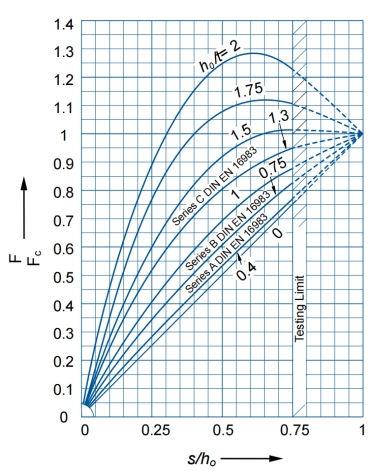

碟形弹簧载荷变形曲线非线性，曲线形态由锥高厚度比ho/t决定，是选型核心依据：

低比值（A 系列 0.4）：曲线接近直线，载荷随变形均匀增长，适用于精准螺栓预紧；

中比值（B 系列 0.75）：工业通用款，75% 总变形区间内理论曲线与实测曲线高度重合，力学输出稳定；

高比值（C 系列 1.3~2）：中段存在平缓载荷区间，可用于磨损自动补偿；当h_o/t＞1.5完全压平后存在翻边风险，需设计限位支撑。

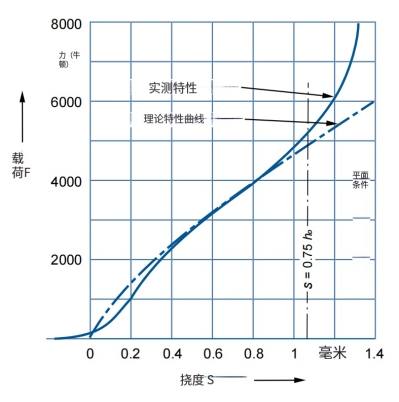

理论值与实测值偏差说明

变形量较低区间：残余应力导致实测曲线略偏离理论计算值；

常规工作区间（变形≤0.75ho）：实测载荷与理论计算基本一致，设计可靠性最高；

变形超过 0.75ho：力臂缩短，载荷急剧上升，曲线偏差持续扩大，工程设计不建议长期在此区间使用。

四、碟簧加载应力、静态 / 动态工况设计指南

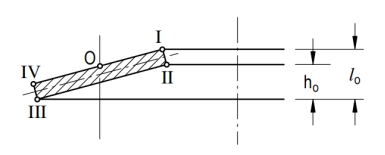

1、四大关键应力点位

碟簧受压时产生两类应力，直接决定产品疲劳寿命：

Ⅰ、Ⅳ 点位：压应力，分布于碟簧上表面，静态设计管控核心点位 0 最大应力不得超过 1400~1600MPa，杜绝永久塑性变形；

Ⅱ、Ⅲ 点位：拉应力，分布于碟簧下表面，高频动态循环工况下，拉应力是疲劳开裂的主要诱因。

2、静态载荷工况

定义：恒定负载或低频间歇负载，总循环次数≤10000 次。 选用 DIN 标准碟簧时，变形量控制在 S=0.75ho)以内，无需额外应力校核，江苏锐尔立碳钢、合金钢标准碟簧可直接满足长期静态预紧需求，多用于法兰密封、固定螺栓锁紧。

3、动态高频循环工况

矿山、工程机械制动器碟簧组长期高频开合循环，疲劳寿命为第一设计指标，江苏锐尔立针对动态工况提供三大设计优化方案：

梳理设备工况参数：明确预紧力、工作载荷、压缩行程、循环频率、油温、腐蚀环境，匹配对应材质与表面防腐（达克罗、三价锌、磷化）；

降低单片应力负荷：通过多片并联分摊载荷，降低单片最大应力，延长整体疲劳寿命；

合理搭配堆叠结构：串联结构延长总行程，并联结构提升总承载力，串并联结合平衡行程与载荷，大幅降低单片应力，抑制断裂失效。

五、锐尔立弹性技术有限公司 DIN 碟簧配套工艺与检测优势

作为专注碟形弹簧、波形弹簧、环形弹簧研发制造的本土企业，江苏锐尔立全套对标 DIN EN 16983 国际标准，完整覆盖从原材料入厂、热处理、表面处理、成品检测全流程管控：

原材料管控：51CrV4、60Si2Mn、SUS304不锈钢原厂材质证明，可规避受限钢厂原料，满足内地及欧美客户材料溯源要求；

热处理工艺：精准控温淬火回火，硬度波动控制在 ±2HRC，杜绝脱碳、软点，消除残余应力；

表面防腐处理：磷化浸油、达克罗、三价镀锌等工艺，可达成 240 小时盐雾无白锈，镀锌后配套除氢烘烤，避免氢脆断裂；

全维度检测体系：单片尺寸全检、载荷曲线压力试验机检测、磁粉渗透探伤排查微裂纹、高温油浴疲劳台架试验、金相脱碳检测；

外贸配套服务：可提供 PPAP3 文件、IMDS 材料数据申报、RoHS&REACH 环保报告，适配美国、欧洲客户清关与审厂需求，托盘拼箱 LCL、空运 DAP 门到门出口物流单证协同支持。

六、碟簧行业应用场景总结

DIN 标准碟形弹簧凭借紧凑高承载特性，广泛应用于：制动器、矿用工程机械、高压阀门、模具、螺栓预紧、轨道交通等领域。锐尔立弹性技术有限公司可根据客户图纸、工况参数提供免费选型计算、样品试制、批量量产一站式解决方案，无论是标准 DIN 碟簧还是定制非标碟簧组，均可实现稳定供货，兼顾力学性能、防腐耐久与成本优势。
