锐尔立碟形弹簧选型指南：从参数、材质、组合方式到工况匹配

碟形弹簧（又称蝶簧）是一种薄型、锥形、承受轴向载荷的精密弹性元件。凭借体积小、承载大、刚度可调、抗疲劳、应力补偿能力强等特点，被广泛应用于机械夹具、高压阀门、自动化设备、航空航天、新能源氢能电堆、精密模具、重工设备等领域。相较于普通圆柱弹簧，碟簧的力学特性更复杂，选型容错率更低。很多设备出现夹紧力不足、密封失效、松弛掉压、早期断裂等问题，大多源于选型不当。

一、碟簧核心参数认知：选型的基础依据

锐尔立碟形弹簧选型必须严格依据 DIN 2093 国际标准，不能仅凭尺寸经验匹配。核心关键参数包含：外径、内径、板材厚度、自由高度、压平高度、有效行程、额定载荷与刚度。每一组参数共同决定碟簧的力学表现，缺一不可。

外径与内径决定设备安装空间边界，是选型的第一门槛；板材厚度是影响载荷的核心变量，厚度微小变化，承载力会成倍差异；自由高度与压平高度决定最大可压缩行程，直接影响设备补偿余量。而工作载荷与刚度，则决定结构夹紧力、压力稳定性与抗震缓冲效果。

工程选型中最常见的误区，就是只核对内外径尺寸，忽略载荷曲线与行程匹配。同款尺寸的碟簧，不同厚度、不同材质，实际使用效果天差地别，极易出现装得上、用不住、压力不达标等问题。

二、锐尔立碟簧三种组合方式：按需匹配载荷与行程

单片碟簧行程极小，无法满足绝大多数工业设备的使用需求，因此实际应用基本都采用多片组合安装。碟簧组合分为叠合组合、对合组合、复合组合三种形式，各自对应不同工况需求。

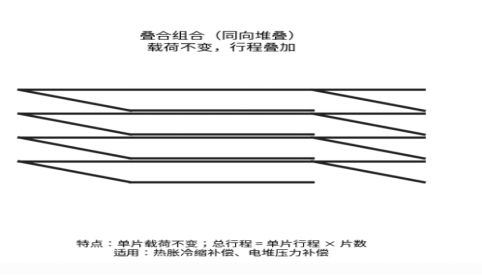

1. 叠合组合（同向堆叠）

多片碟簧同向叠加安装，单片载荷不变，总行程随片数成倍增加。该结构最大优势是行程大、补偿能力强，非常适合需要热胀冷缩补偿、应力松弛补偿、长期稳压的场景，典型应用为氢燃料电池电堆压紧、精密螺栓防松、长效密封结构。需要注意的是，叠合片数不宜过多，一般建议单组不超过10片，避免片间摩擦过大导致行程损耗、响应滞后。

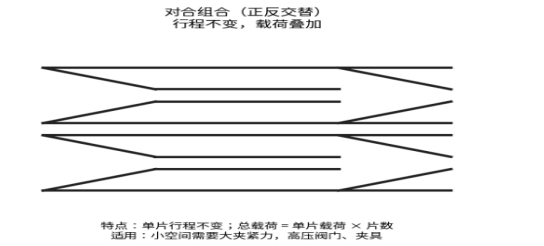

2. 对合组合（正反交替）

碟簧一正一反交替排布，总行程保持单片行程不变，整体载荷随片数叠加增大。特点是小行程、大载荷、超高刚度，适合安装空间紧凑、需要高压夹紧、刚性支撑的工况，常见于高压阀门、重型工装夹具、大型模具压紧结构。

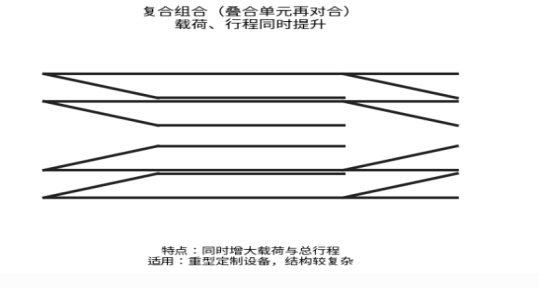

3. 复合组合（叠合+对合混用）

由多片叠合单元再进行对合排布，同时提升载荷与行程，适配大负载、长补偿量的重型设备。结构相对复杂，装配精度要求高，多用于定制化高端工业装备。

三、锐尔立碟簧材质选型：决定使用寿命与工况适配性

材质是决定碟簧耐温、耐腐蚀、抗松弛、抗氢脆、抗疲劳性能的核心，选型时必须根据工作环境精准匹配，不能通用替换。

1. 铬钒弹簧钢（51CrV4）

最通用、性价比最高的基础材质，适用温度区间为-40℃至200℃，强度高、韧性好、加工稳定，广泛用于普通机械、工装夹具、通用自动化设备。缺点是防锈能力差、高温易松弛、不耐腐蚀，严禁用于氢气、高温、酸碱腐蚀工况。

2. 不锈钢材质（316 / 17-7PH）

具备良好防锈、耐弱腐蚀能力，适用于潮湿、水环境、食品机械、普通医疗设备场景。其中17-7PH沉淀硬化不锈钢强度更高、稳定性更好。但不锈钢整体抗松弛、抗氢脆性能一般，不适合高温、高频循环及氢能严苛工况。

3. 镍钴高温合金（Inconel X750）

高端工况专用材质，耐温范围可达-200℃至650℃，具备超强抗蠕变、抗应力松弛、抗氢脆、耐高低温交变能力，是氢燃料电池、航空航天、高温精密设备的首选材质。在电堆长期稳压、温度频繁交变、氢气介质环境下，750合金碟簧可以长期保持压力稳定，杜绝松弛掉压、密封失效问题，唯一短板是成本相对较高。

四、工况校核：专业选型的关键步骤

确定尺寸、组合、材质后，必须完成工况校核，才能确保长期稳定使用。首先是温度校核，高温工况必须规避普通弹簧钢，防止快速应力松弛；其次是介质校核，氢气、腐蚀环境必须选用合金或不锈钢材质，杜绝氢脆断裂风险。

同时需要区分工作模式：设备长期静态压紧（如电堆封装）重点考核抗蠕变、抗松弛性能；高频振动往复工况重点考核疲劳寿命。很多选型错误，都是混淆了静态压紧与动态疲劳的设计标准。

最后需核对安装余量，预留合理径向间隙与压缩余量，工作变形量建议控制在最大行程的50%~75%，严禁长期压平使用，避免应力过载导致早期失效。

五、常见选型误区总结

行业内绝大多数碟簧失效问题，都来自标准化选型缺失。常见问题包括：只看尺寸不看力学参数，导致压力不足；长期压平使用，造成快速松弛；氢环境误用普通碳钢碟簧，出现氢脆开裂；盲目增加叠合片数，造成行程损耗；高温工况使用普通材质，导致稳压失效。规避以上误区，可大幅提升设备稳定性与零部件使用寿命。

锐尔立碟形弹簧看似结构简单，实则是对设计精度要求极高的精密弹性元件。完整的碟簧选型，是安装空间、载荷需求、行程余量、工作温度、介质环境、组合方式的综合匹配。针对新能源氢能、航空航天、高端精密设备等严苛场景，更需要精准选材、科学组合、严格校核，才能保证设备长期稳压、密封可靠、寿命长效。标准化选型不仅能解决当下的设备稳定性问题，更能降低后期运维成本与故障风险，是高端机械设计中不可忽视的关键环节。
