一、碟簧工作压缩量如何选择？｜锐尔立弹性设计与工况匹配技术

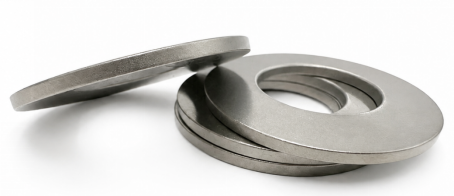

       碟簧是一种具有锥形结构的弹性元件，其设计目的是提供稳定、可预测且可重复的弹性性能。碟簧既可用于施加近乎恒定的静载荷，也可应用于承受反复加载与卸载的动态工况。因此，在进行碟簧选型和系统设计时，充分理解载荷特性对其性能的影响至关重要。与普通机械零件不同，弹簧属于储能元件，其主要功能是在受力时发生弹性变形，并储存机械能。碟簧的变形量具有较高的可预测性，因此可以根据其工作条件，对其在实际装配中的使用寿命进行合理预测。

        研究表明，当碟簧的工作压缩量控制在总压缩量的15%～75%之间时，其性能表现最佳。在这一工作区间内，碟簧的实际测试曲线与理论计算曲线高度吻合，因此能够获得稳定且可靠的载荷输出。当压缩量低于总压缩量的15%时，由于制造过程中产生的残余应力仍然存在，碟簧的实际载荷—变形特性将偏离理论计算结果，因此此阶段的受力特性难以准确预测。在中间工作区间，即碟簧正常工作的压缩范围内，理论计算值与实际测试值基本一致，因此该区间也是碟簧最理想的工作区域。

        然而，当压缩量超过总压缩量的75%时，随着碟簧逐渐趋于压平，其受力力臂不断缩短，实际载荷曲线开始明显偏离理论曲线，并呈现非线性增长趋势。因此，碟簧的载荷—变形关系仅能在正常工作范围内保持较高的预测精度。

碟簧寿命

碟簧的使用寿命主要取决于其工作载荷类型，可分为静载荷工况和动载荷工况两大类。不同的工作方式，其设计原则和应力控制要求也存在明显差异。

静载荷

静载荷是指碟簧长期承受恒定载荷，或载荷变化间隔较长的工作状态。在整个设计寿命周期内，循环次数通常不超过10,000次，因此此类工况主要关注碟簧的静强度，而非疲劳寿命。在静载荷条件下，碟簧上表面中部位置（图1中 Point 0）所产生的计算应力是最关键的设计参数，应确保其最大应力满足材料强度要求。下一部分将继续介绍静载荷设计的应力限制以及动载荷条件下的疲劳寿命设计。

动载荷

在动态工况下工作的碟簧，可根据设计疲劳寿命分为以下两类：

1. 有限疲劳寿命：适用于设计循环次数约 10,000～2,000,000 次的应用场景。

2. 高疲劳寿命：适用于设计循环次数超过 2,000,000 次的高循环工况。

为了进一步提高碟簧的疲劳寿命，通常会采用喷丸强化等表面强化工艺。喷丸处理能够在碟簧表层形成有利的残余压应力，有效抑制疲劳裂纹的萌生与扩展，从而显著提升碟簧的抗疲劳性能。在制造过程中，碟簧内径上缘（见图1中的 Point 1）通常会残留一定的残余拉应力。当碟簧投入使用后，该部位会随着加载和卸载过程，在拉应力与压应力之间不断交替变化。这种应力反转会加速疲劳裂纹的形成，导致碟簧疲劳寿命显著降低。因此，建议在安装时使碟簧保持至少15%总压缩量的持续预载荷，以消除应力反转现象，使关键区域始终处于压应力状态，从而有效延长碟簧的使用寿命。

二、静载荷与动载荷条件下的碟簧寿命

静载荷

静载荷是指碟簧长期承受恒定载荷，或载荷变化间隔较长的工作状态。在整个设计寿命周期内，其循环次数通常不超过10,000次。对于静载荷工况，设计时重点关注的是碟簧上表面跨中位置（图1中 Point 0）所产生的最大计算应力。该位置是碟簧在受载过程中应力最高的区域，也是静强度设计的关键控制点。当碟簧被压至完全压平时，该位置的最大计算应力不应超过材料的近似抗拉强度（约 1400～1600 N/mm²）。只要工作压缩量控制在总压缩量的75%以内，对于标准 DIN 碟簧而言，通常无需进行复杂的理论应力计算，即可满足静载荷使用要求。

动载荷

对于承受反复加载与卸载的碟簧，其设计重点不再是静强度，而是疲劳寿命。根据循环次数的不同，动态工况通常可分为两类：

1. 有限疲劳寿命

       此类应用中，碟簧的工作循环次数约为：10,000 ～ 2,000,000 次。适用于多数工业设备，例如：

l 工程机械

l 工业设备

l 模具设备

l 自动化装置

      在此范围内，疲劳寿命主要受工作应力大小的影响。

2. 高疲劳寿命

       当碟簧需要承受超过 2,000,000 次循环时，则属于高疲劳寿命应用。这类产品通常用于：

l 汽车工业

l 航空航天

l 阀门系统

l 铁路装备

l 风电设备

      对于此类应用，除了合理的结构设计外，还必须采取相应的工艺措施，以提高材料的抗疲劳性能。

喷丸强化对疲劳寿命的影响

为了进一步提高碟簧的疲劳寿命，通常会采用**喷丸强化工艺。喷丸强化通过高速弹丸冲击碟簧表面，在材料表层形成稳定的残余压应力。这种压应力能够有效抑制微裂纹的萌生与扩展，从而显著提高碟簧的抗疲劳性能，并延长使用寿命。

残余应力对疲劳寿命的影响

在碟簧制造过程中，由于冲压、热处理等工艺的影响，其内径上边缘（图1中的 Point 1）通常会产生一定的残余拉应力。当碟簧投入使用后，随着载荷不断变化，该位置原有的拉应力会周期性地转变为压应力。这种拉应力与压应力之间的反复交替变化，会显著降低材料的抗疲劳能力，加速疲劳裂纹的形成与扩展，从而缩短碟簧的使用寿命。为了避免这种应力反转，建议碟簧在安装时保持至少15%的预压缩量。适当的预载荷能够使碟簧始终处于受压状态，从而有效消除残余拉应力带来的不利影响，显著提高其疲劳寿命。

三、预载荷与最终载荷的重要性

预载荷

        对碟簧施加初始预载荷，主要有两个重要作用：

1. 消除残余拉应力，提高疲劳寿命

        未经加载的碟簧在制造完成后，其内径上边缘（图1中的 Point 1）通常存在一定的残余拉应力。当碟簧施加预载荷后，该区域原有的拉应力会逐渐转变为压应力。由于压应力能够有效抑制疲劳裂纹的萌生与扩展，因此使碟簧始终处于压应力状态，可以显著提高其疲劳寿命。相反，如果该位置在工作过程中不断经历拉应力—压应力之间的交替变化，则会严重降低碟簧的抗疲劳能力，加速裂纹扩展，缩短使用寿命。因此，为了彻底消除制造过程中形成的残余拉应力，碟簧应至少预压至总压缩量的15%。这是提高疲劳寿命最基本、也是最重要的设计原则之一。

2. 使碟簧充分贴合，提高载荷稳定性

       预载荷的第二个作用，是使碟簧在装配过程中充分贴合。由于实际生产中的碟簧不可能达到绝对几何对称，因此在初次受力时，各接触面并不会同时完全贴合。随着预载荷逐渐施加，载荷将均匀分布到整个圆周，使碟簧达到稳定的工作状态。在这一过程中，由于接触状态不断改善，碟簧的载荷会出现轻微增加。这种变化属于正常现象，并且可以提前预估。需要注意的是，这部分由于贴合过程产生的载荷增量通常不会包含在理论载荷—变形计算中。因此，在高精度设计或测试过程中，应充分考虑这一影响。

最终载荷

       最终载荷是指碟簧在工作过程中所承受的最大载荷，它直接决定了碟簧的工作应力水平及疲劳寿命。随着最终载荷不断增加，碟簧内部产生的应力也随之提高，其抗疲劳性能则会相应下降。与所有结构件一样，应力越低，使用寿命越长；应力越高，疲劳寿命越短。

为什么不建议超过75%的工作压缩量？

        当碟簧的工作压缩量超过总压缩量的75%时，其受力状态将逐渐脱离载荷—变形曲线的线性工作区。此时，碟簧内部应力将不再按线性规律增加，而是进入非线性快速增长阶段。应力的急剧上升会导致疲劳强度迅速下降，从而明显缩短碟簧的使用寿命。因此，在满足设计要求的前提下，应尽可能降低最终工作载荷，以获得更长的疲劳寿命。

如何提高碟簧的疲劳寿命？

        提高碟簧寿命最有效的方法之一，是降低单片碟簧的工作压缩量。较小的压缩量意味着更低的工作应力，从而显著延长碟簧的疲劳寿命。如果系统需要更大的弹性行程，不建议继续增加单片碟簧的压缩量，而应采用碟簧组合的方式进行设计。通过合理采用串联组合，可以增加总变形量；采用并联组合，可以提高承载能力；也可以根据工况采用串并联混合组合。这样既能满足行程要求，又不会增加单片碟簧的应力水平，从而有效提升整体疲劳寿命。

        碟簧虽然结构简单，但其性能受工作压缩量、应力分布、预载方式以及组合设计等多种因素共同影响。合理控制工作压缩范围，不仅能够提高载荷输出的稳定性，还能显著延长疲劳寿命，降低设备维护成本。对于需要长期稳定运行的机械设备而言，科学的碟簧设计远比单纯追求更高载荷更为重要。只有充分理解碟簧的工作特性，并结合具体工况进行合理选型与设计，才能充分发挥其在高可靠性机械系统中的优势。
