波形弹簧作为航空航天、汽车制造、精密仪器等诸多领域的关键零部件，其尺寸参数是决定其性能优劣的核心要素。因此，深入研究波形弹簧的尺寸参数及其意义，对于优化机械设计、提升产品质量、推动行业发展具有不可忽视的重要意义 。

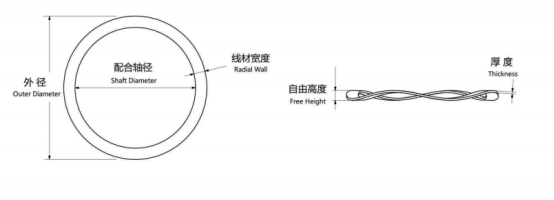

今天我们将简单聊一聊波形弹簧几个关键的尺寸参数：

1. 内径

波形弹簧的内径又叫配合轴径，是指其内部圆形空洞的直径。

它决定了波形弹簧能够套在多大直径的轴或杆件上。例如，在一个机械传动装置中，如果轴的直径是 20mm，那么波形弹簧的内径就需要稍大于 20mm，以保证能够顺利安装在轴上，并且在工作过程中不会因为过紧而影响轴的转动，也不会因为过松而无法起到应有的作用，如减震、夹紧等。

2.外径

波形弹簧的外径又叫配合孔径，是指其最外侧圆周的直径。

外径与安装空间有关。比如在一个狭小的设备外壳内，需要安装波形弹簧，外径过大就无法放入。同时，外径和内径共同决定了波形弹簧的径向尺寸，影响其在径向上的弹性特性。对于一些需要在有限空间内提供较大弹性力的场合，合理的外径设计可以在保证安装的前提下，最大限度地利用空间来发挥弹簧的性能。

3.线宽

线宽是指构成波形弹簧的金属丝（或其他材料）的宽度。

线宽对波形弹簧的强度和弹性有重要影响。较宽的线可以使弹簧承受更大的压力或拉力而不易变形。例如，在承受较大轴向载荷的情况下，较宽的线能够提供更好的支撑力。同时，线宽也会影响弹簧的疲劳寿命，较宽的线在反复加载和卸载过程中可能具有更好的抗疲劳性能。

4.厚度

厚度是指波形弹簧在轴向方向上的尺寸。

它对弹簧的轴向弹性力和变形量起着关键作用。例如，在一个需要精确控制轴向位移的装置中，通过调整波形弹簧的厚度，可以得到合适的弹性恢复力，以保证装置的部件在一定的位移范围内能够稳定工作。较厚的弹簧在相同的压缩量下可能会产生更大的弹性力，适用于需要较大轴向支撑力的场合。

5.圈数

圈数是指波形弹簧完整的环绕圈的数量。

圈数直接影响弹簧的弹性系数。一般来说，圈数越多，弹簧在相同的压缩或拉伸条件下，弹性变形量越大，弹性系数相对较小。例如，在一个需要缓冲较大冲击力的系统中，较多的圈数可以使弹簧在吸收冲击时，有足够的变形空间来减缓冲击的速度，从而保护系统中的其他部件。同时，圈数也会影响弹簧的稳定性，适当的圈数可以保证弹簧在工作过程中不会出现扭曲或失稳的现象。

6.波数

波数是指波形弹簧在圆周方向上波形的数量。

波数决定了弹簧的形状复杂性和弹性分布。较多的波数可以使弹簧在圆周方向上更均匀地分布弹性力。例如，在一个对圆周方向上的力分布要求比较均匀的装置中，如某些旋转设备的密封装置，合适的波数可以保证在圆周各个方向上都能提供稳定的密封压力，从而提高密封效果。而且，波数的变化也会影响弹簧的整体刚度，对于需要特定刚度的应用场景，调整波数是一种有效的设计手段。

以上就是波形弹簧几个关键的尺寸参数，看似寻常的参数，实则蕴含着对其性能和应用起决定性作用的重要意义。每个参数之间相互关联、相互影响，共同构建起波形弹簧在各类机械系统中的独特功能。
