弹簧在制造、储存以及使用的过程中，常常会受到周围介质的腐蚀威胁。在制造环节，其可能会接触到加工过程中的各类化学试剂残留、潮湿空气等；存放时，若环境湿度较大、有腐蚀性气体存在，也容易对其产生侵蚀；而在使用阶段，根据应用场景的不同，更是可能处于各种复杂的介质环境里。

由于弹簧主要是依靠自身的弹性来发挥作用，一旦被腐蚀，其内部的组织结构会遭到破坏，弹性就会发生改变，进而失去原本应有的功能，导致整个设备或装置无法正常运转。比如在一些精密的机械装置中，弹簧弹力改变可能会影响到部件之间的紧密配合与力的传递；在承受压力的支撑结构里，失去功能的弹簧则无法提供有效的缓冲与支撑作用。

所以，对弹簧进行表面处理意义重大，这一举措可以有效地阻止或者延缓其被腐蚀的进程，保障弹簧在工作过程中的稳定性，使其能够持续、可靠地发挥自身作用，并且还能延长弹簧的使用寿命，降低使用成本，从整体上提高设备运行的效率和安全性。

以下是弹簧制造过程中常见的表面处理方式、原理及优劣势总结：

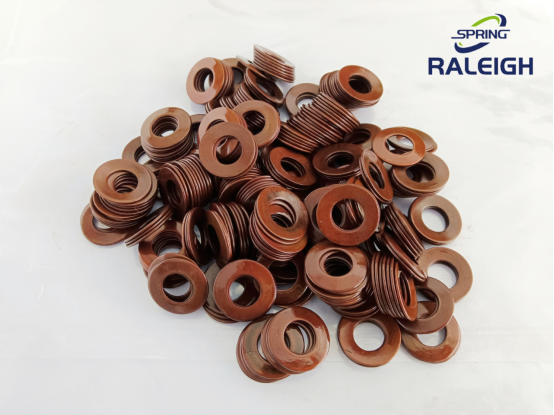

1发蓝处理

1.1原理：在含有氧化剂（如亚硝酸钠等）的苛性钠溶液中，当溶液接近沸点时，弹簧表面的铁被溶解，并生成铁酸钠和亚铁酸钠，再由亚铁酸钠与铁酸钠相互作用生成磁性氧化铁（Fe₃O₄），即氧化膜。

1.2优势：

成本低：原材料和设备要求相对简单，处理成本低廉。

生产效率高：工艺过程相对简便，可快速在弹簧表面形成氧化膜，适合大规模生产。

外观良好：氧化膜的色泽美观，能使弹簧外观光亮，有一定的装饰性。

无氢脆现象：处理过程不会导致弹簧产生氢脆问题，保证了弹簧的力学性能。

润滑性好：氧化膜具有一定的润滑性，可减少弹簧在使用过程中的摩擦磨损。

1.3劣势：

耐蚀性有限：抗腐蚀性能和耐磨性能比其他化学膜低，在恶劣的腐蚀环境中，氧化膜可能无法提供足够的保护。

防护时间较短：在空气中的防护时间相对较短，一般只能保持 3 个月左右。

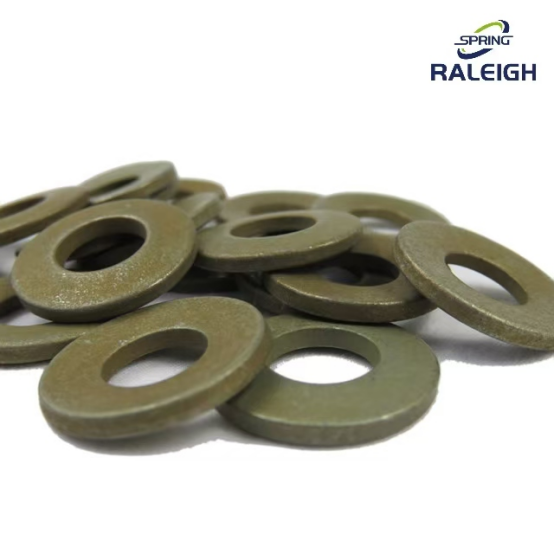

2磷化处理

2.1原理：弹簧在含有锰、铁、锌的磷酸盐溶液中进行化学处理，使表面生成一层磷酸盐或磷酸氢盐的结晶膜层。

2.2优势：

良好的耐蚀性：磷化膜虽然薄，但能有效阻止金属表面微电池的形成，减少电化学反应，提高弹簧的耐蚀性，其抗蚀能力为氧化膜的 2 - 10 倍以上。

增强附着力：磷化膜具有多孔性，对油漆及油类有很好的附着力，便于后续的涂装处理，能进一步提高弹簧的防护性能和装饰性。

可用于复杂形状：适用于弹簧的各种形状和结构，对于形状复杂的弹簧，也能形成均匀的保护膜。

能承受一定高温：在 400 - 500℃的温度下可经受短时间的烘烤，适用于一些在高温环境下工作的弹簧。

2.3劣势：

外观较差：磷化膜的外观呈暗灰色或灰色，不甚美观，通常需要进行后续的涂漆或着色处理。

存在氢脆风险：在磷化处理中会产生大量氢气，经磷化处理后的弹簧具有氢脆现象，一般应经过去氢处理。

工艺要求较高：磷化处理溶液的酸度、温度等参数对磷化膜的质量影响较大，需要严格控制工艺条件。

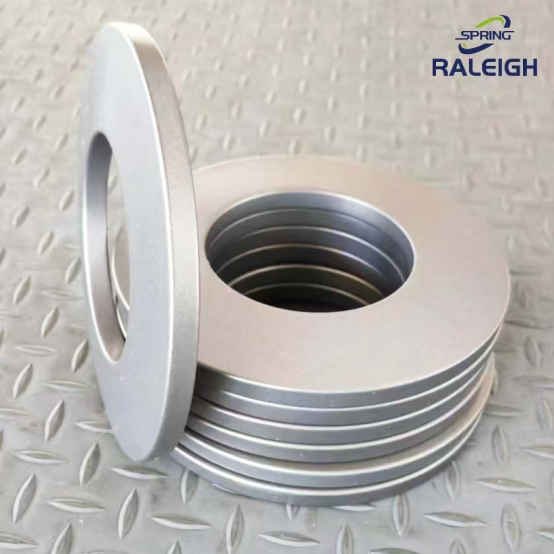

3达克罗处理

3.1原理：是一种以锌粉、铝粉、铬酸和去离子水为主要成分的新型防腐涂料，通过全闭路循环涂覆烘烤，在弹簧表面形成薄薄的涂层。

3.2优势：

超强的耐蚀性：防锈效果是传统电镀锌、热镀锌或涂料涂覆法的7-10倍以上，经耐盐雾试验1200h 以上未出现红锈。

高耐热性：可以耐高温腐蚀，耐热温度可达 300℃以上，涂层在高温下不易被破坏，适用于发动机周围等高热环境金属制件的防腐。

无氢脆性：处理工艺决定了达克罗没有氢脆现象，适合受力件的涂覆，对于弹簧这种经常承受应力的零件非常适用。

结合力好：涂层与金属基体有良好的结合力，而且与其他附加涂层有强烈的粘着性，处理后的零件易于喷涂着色。

良好的渗透性：可以进入工件的深孔、狭缝等部位形成涂层，解决了传统电镀工艺在复杂形状零件上的防腐难题。

环保：在生产加工及工件涂覆的整个过程中，不会产生对环境有污染的废水废气，不用三废治理，降低了处理成本。

3.3劣势：

颜色单一：达克罗涂层的表面颜色单一，只有银白色和银灰色，不适合对外观颜色有特殊要求的弹簧。

硬度低：涂层本身的硬度不高，耐磨性较差，不适合在高耐磨的条件下使用。

能耗大：烧结温度较高、时间较长，能耗较大。

存在接触性腐蚀风险：达克罗涂层的制品不适合与铜、镁、镍和不锈钢的零部件接触与连接，会产生接触性腐蚀。

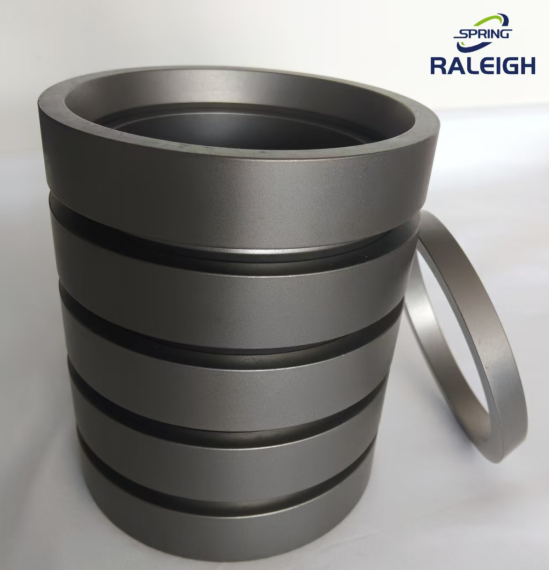

4抛光处理

4.1原理：通过机械、化学或电化学等方法，去除弹簧表面的微小凸起、划痕等缺陷，使表面变得光滑平整。

4.2优势：

外观改善：显著提高弹簧的表面光洁度，使其外观更加美观，增加产品的附加值。

降低摩擦系数：光滑的表面可以降低弹簧在使用过程中的摩擦系数，减少能量损耗，提高弹簧的工作效率和使用寿命。

便于清洁：光滑的表面不易附着污垢和杂质，便于弹簧的清洁和维护。

4.3劣势：

不能提供防腐保护：抛光处理只是改善了弹簧的表面状态，不能像其他表面处理方法那样提供防腐保护，如果弹簧在恶劣的腐蚀环境中使用，还需要进行额外的防腐处理。

可能影响尺寸精度：如果抛光工艺不当，可能会导致弹簧的尺寸精度发生变化，影响弹簧的使用性能。

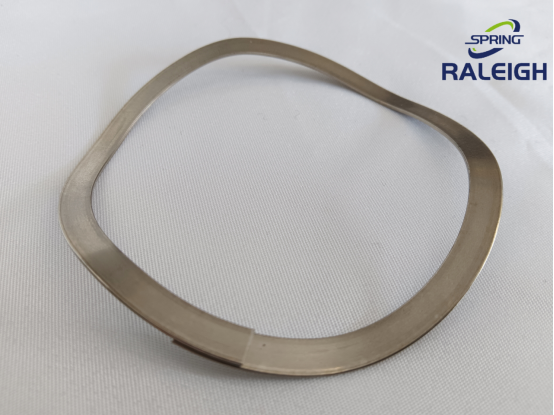

5机械镀锌处理

5.1原理：通过机械磨擦将锌层转移到弹簧钢丝上，使弹簧表面形成锌镀层。

5.2优势：

镀层均匀：相比热浸镀锌和电镀锌，机械镀锌可以在弹簧表面形成更加均匀的锌镀层，提高弹簧的防腐性能。

对弹簧性能影响小：机械镀锌过程中不会产生高温和化学反应，对弹簧的力学性能影响较小，适用于对弹簧性能要求较高的场合。

成本较低：设备工艺相对简单，生产成本较低。

5.3劣势：

镀层厚度有限：机械镀锌的镀层厚度相对较薄，可能无法满足一些对防腐要求特别高的场合。

耐磨性较差：锌镀层的耐磨性相对较差，在长期使用过程中可能会出现磨损和剥落的现象。

综上，弹簧的表面处理工艺各有优劣，选择时需根据具体应用场景和要求进行权衡。
